iOSではじめるフォトグラメトリ #iOSDC

研究開発部の堤と申します。国内最大級のiOSカンファレンスであるiOSDC Japan 2023にて「iOSではじめるフォトグラメトリ」というタイトル ¹ で登壇しました。

いろいろ忙しく開催から2ヶ月近く経ってしまいましたが、発表について資料をあらためて「記事形式で」再構成して、紹介させていただきます。

（本記事を書いているちょうど今日、iOSDC公式YouTubeチャンネルで動画が公開されたようです。デモの様子など動画でしかわからないこともあるので、よろしければこちらもぜひ御覧ください。）

www.youtube.com

発表内容／最終成果物

写真から3Dモデルを生成する「フォトグラメトリ」という技術について、そのしくみや、iOS/macOSのObject Capture APIを用いた実装方法について解説しました。

結構長いスライドなので、先に最終成果物を載せておきます。

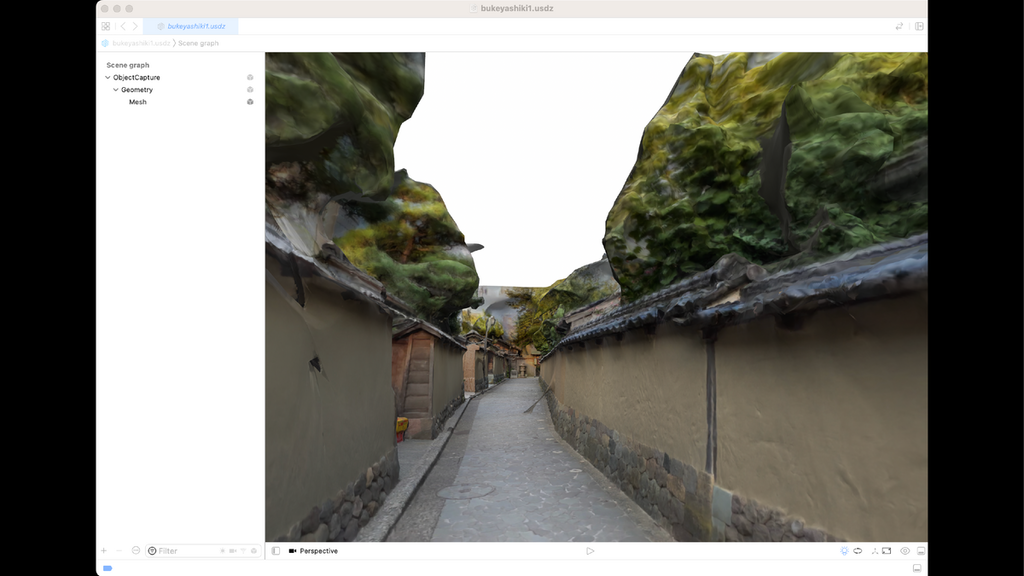

こちら、iPhone片手持ちで標準カメラアプリで普通に歩きながら撮影した動画から、iOS/macOSのAPIだけで（有料アプリは使用せず）生成した3Dモデルです。作り方は↑の発表資料を参照。 #iosdc #iosdc2023 pic.twitter.com/gKwygnBmmQ
— 堤修一 / Shuichi Tsutsumi (@shu223) 2023年9月3日

ツイート内にも書いていますが、標準カメラアプリで、iPhone片手持ちで普通に歩きながら撮影 した動画から、iOS/macOSのAPIだけで（有料アプリは使用せず） 生成した3Dモデルです。まだまだ粗はありますが、まずまずの出来ではないでしょうか。

それでは以下、スライドを記事として再構成したものになります。どなたかのお役に立てば幸いです。

自己紹介 + アジェンダ

上位3つだけ貼っておきます。

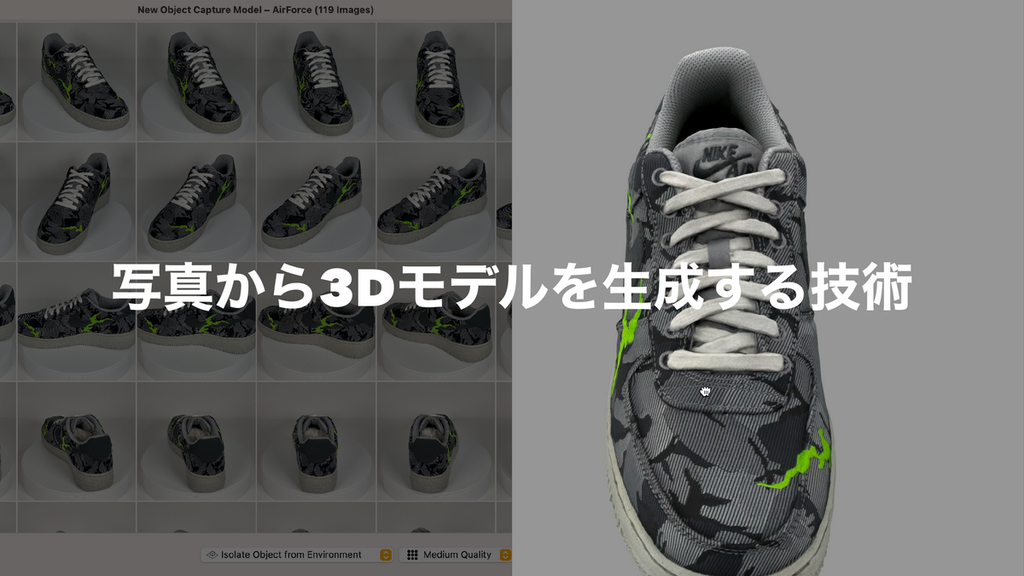

フォトグラメトリとは

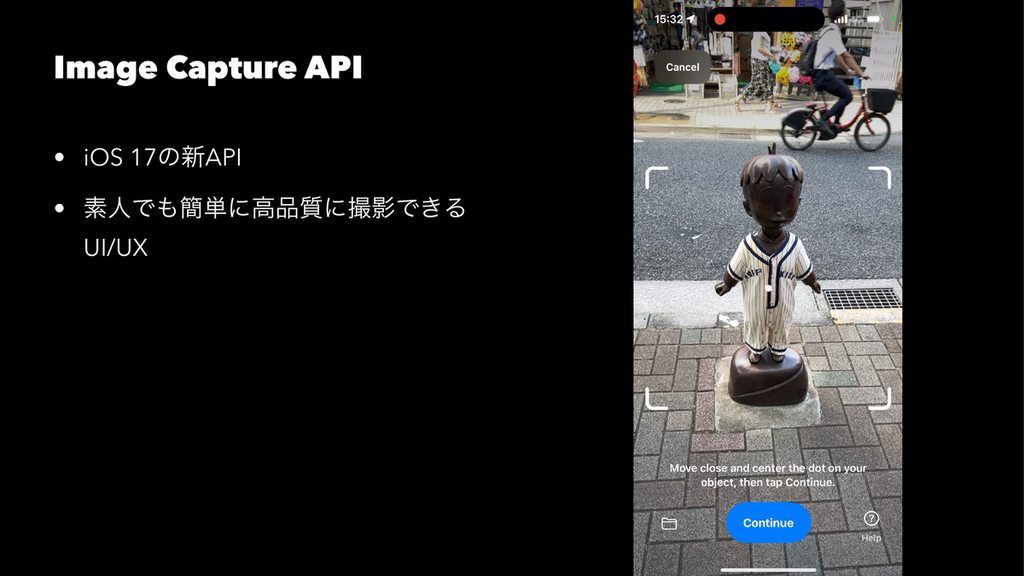

デモ

会場ではその場でぬいぐるみをiPhoneでスキャンしてオンデバイスで3Dモデルを生成するデモを行いました。

以下は予備としてあらかじめ撮影しておいたデモ動画：

iOS 17のObject Capture APIを用いた3Dスキャンのデモ。こちらは予備として用意しておいた録画ですが、昨日の #iosdc では壇上でその場でスキャンを行うデモを行いました。 pic.twitter.com/bBkaTctmmk
— 堤修一 / Shuichi Tsutsumi (@shu223) 2023年9月4日

↑のスキャンにより生成された3Dモデル #iosdc pic.twitter.com/ECDBSLEM7w
— 堤修一 / Shuichi Tsutsumi (@shu223) 2023年9月4日

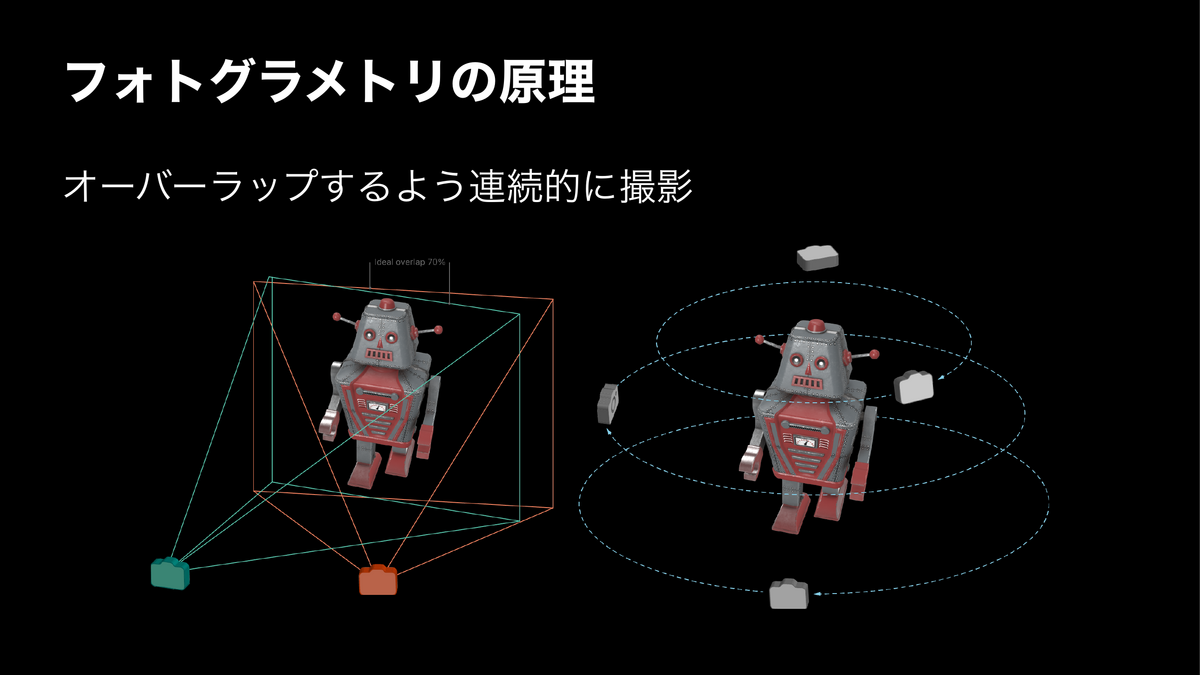

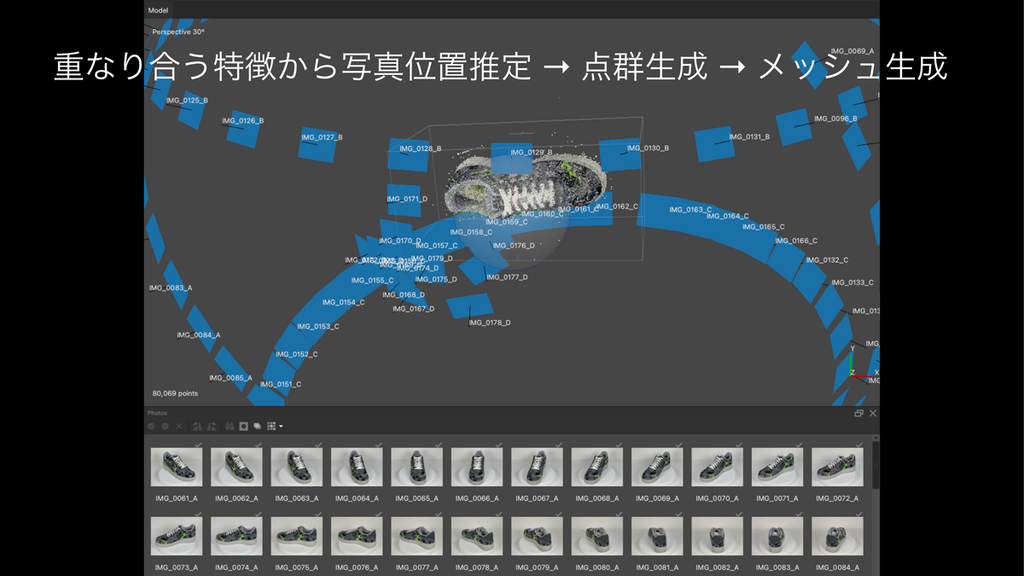

フォトグラメトリの原理

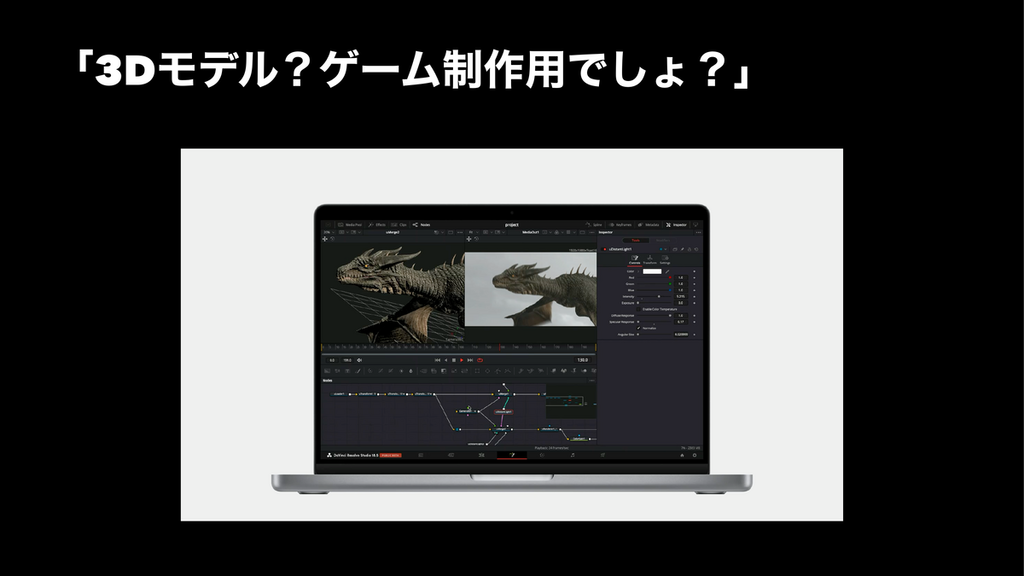

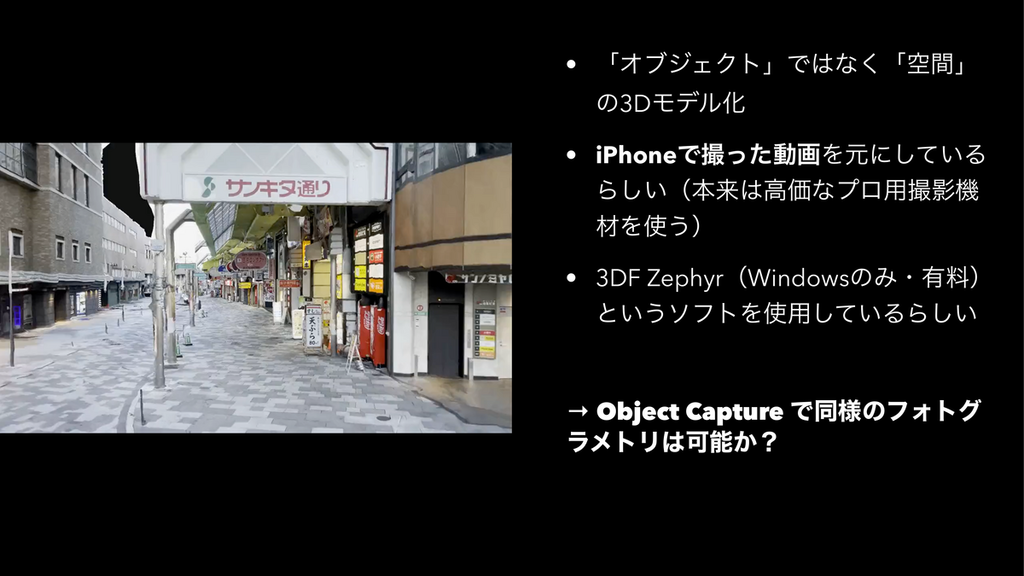

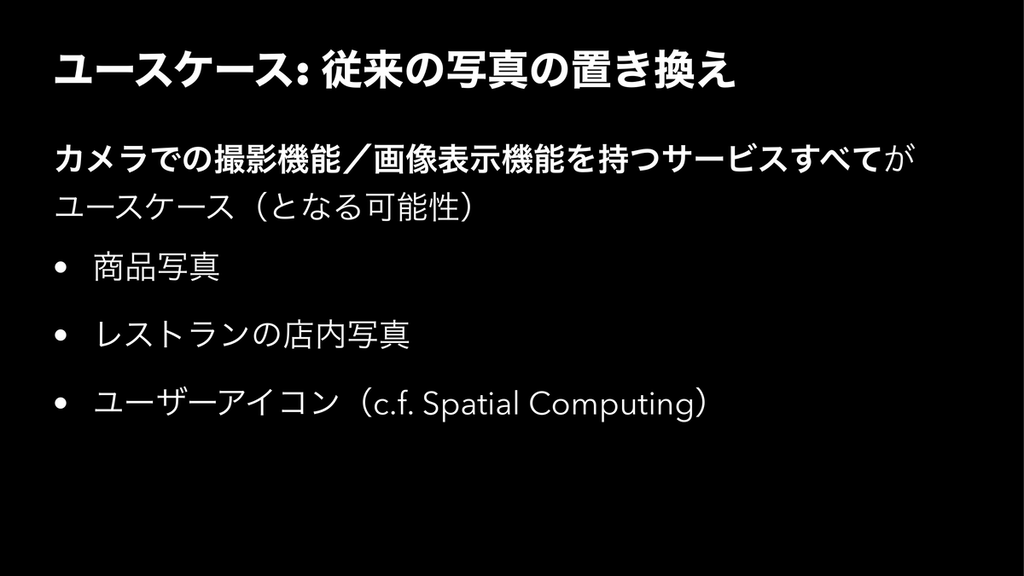

ユースケース

本日話すこと・話さないこと

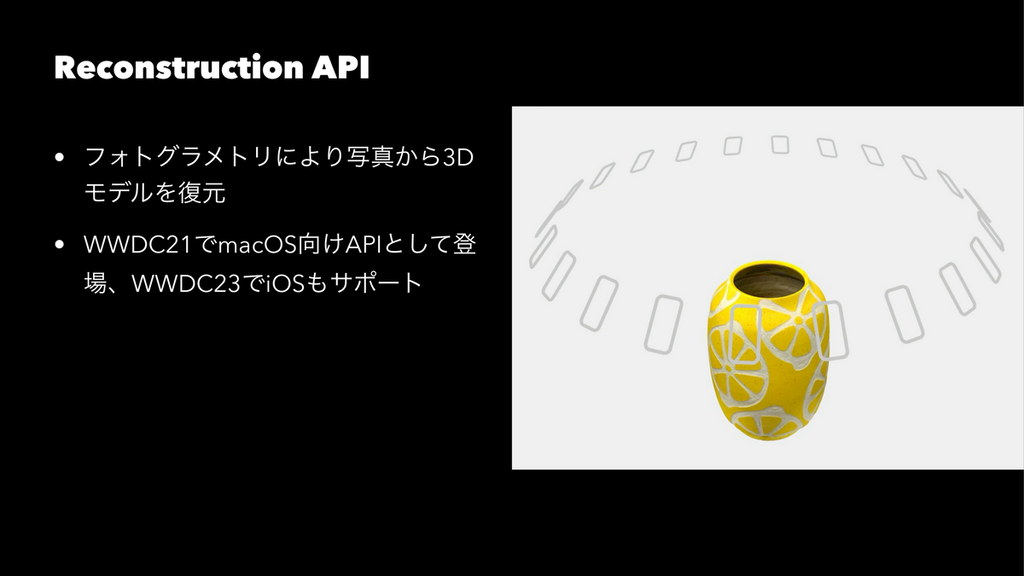

フォトグラメトリの実装

developer.apple.com

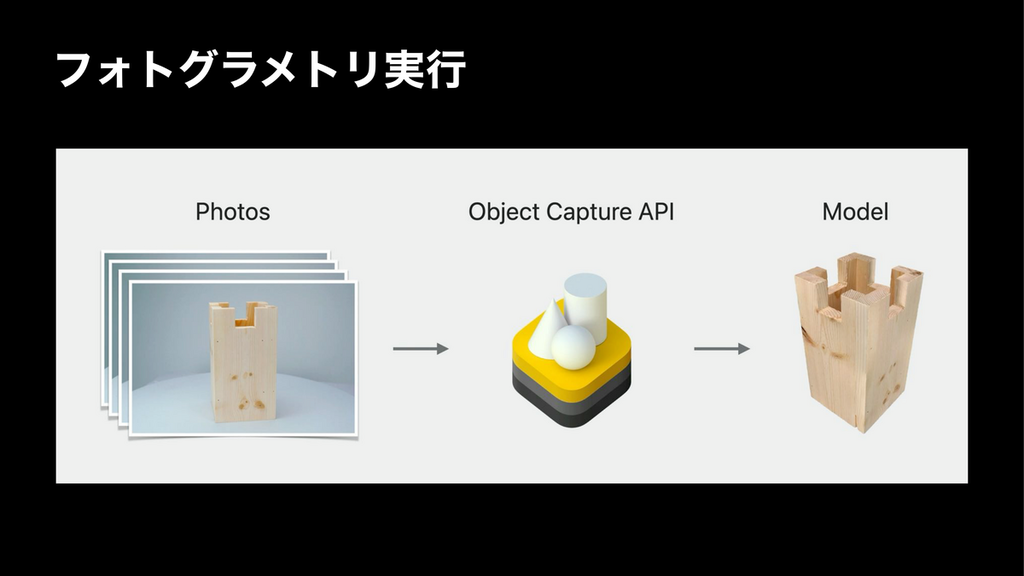

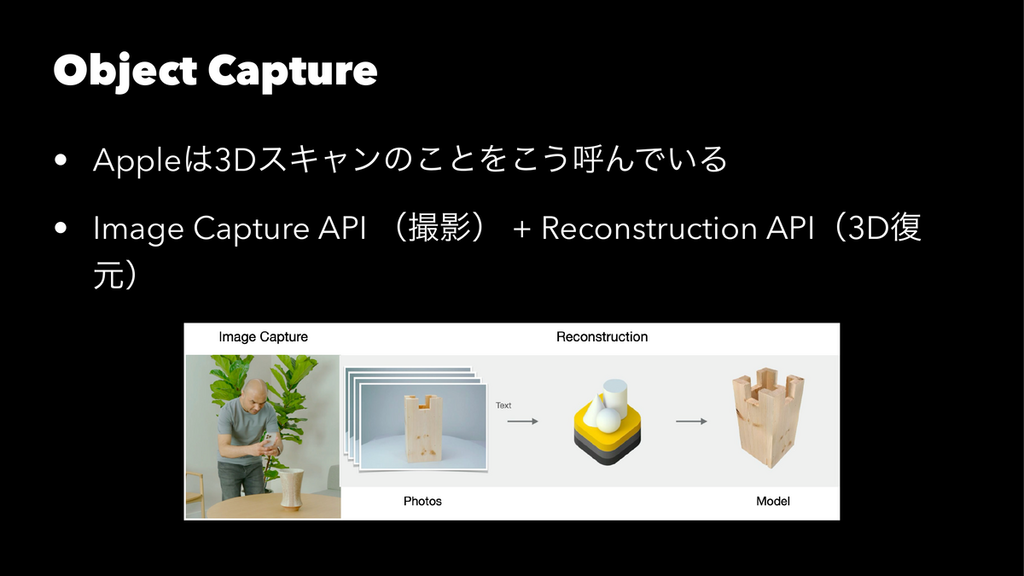

Object Capture APIを用いたフォトグラメトリの実装

let session = try PhotogrammetrySession(input: inputFolderUrl)
try session.process(requests: [.modelFile(url: outputFile)])

最小実装はたったの2行！
- PhotogrammetrySession の初期化
- process(requests:) メソッドを呼ぶ

developer.apple.com

フォトグラメトリ実践編

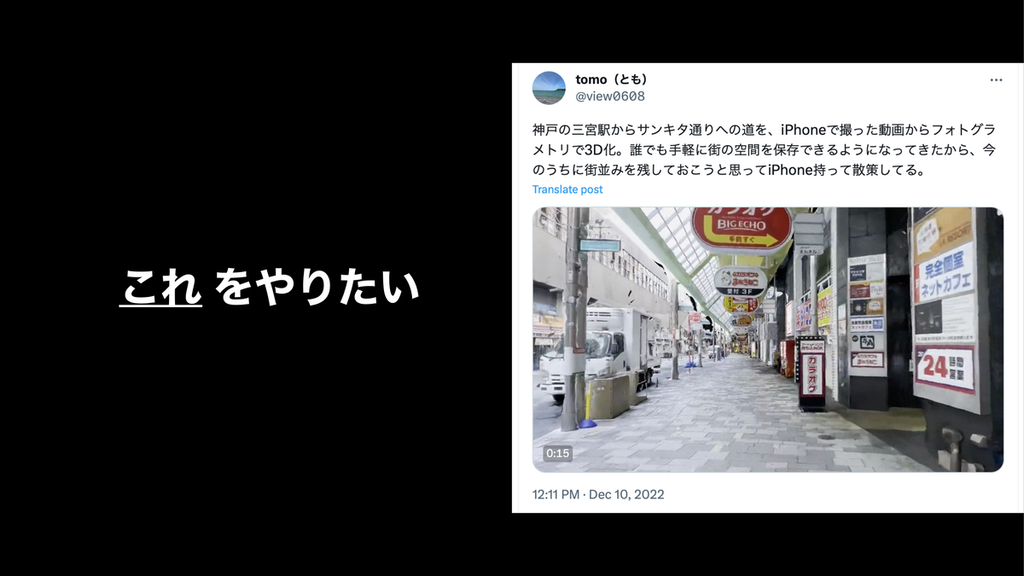

動画からのフォトグラメトリ

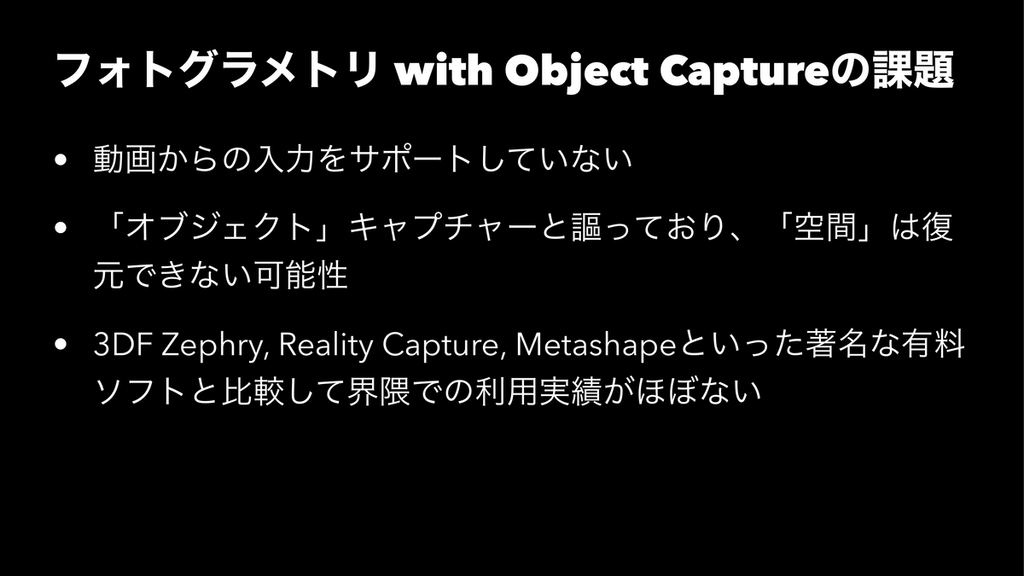

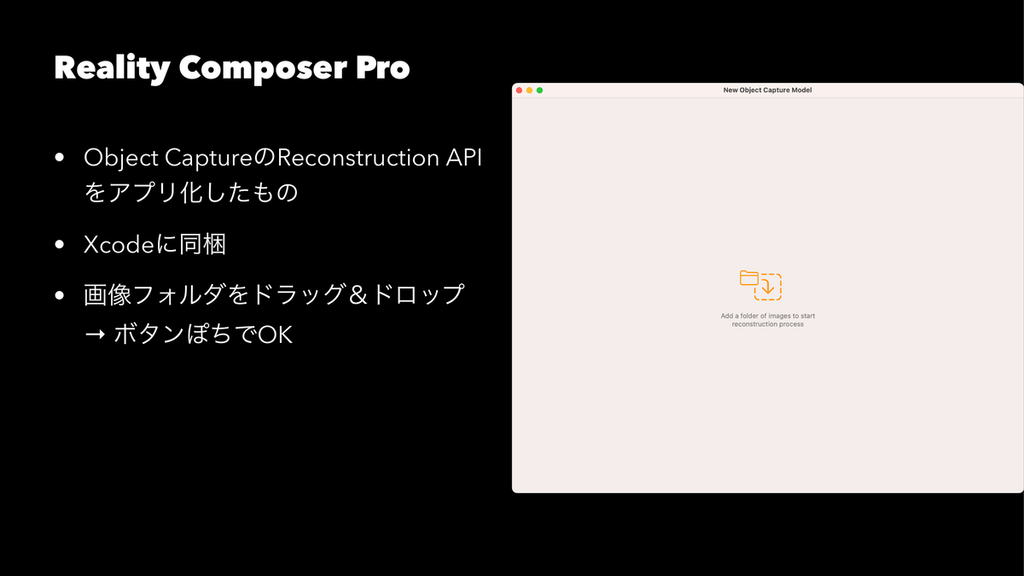

Object Capture APIもReality Composer Proも動画を入力とすることはできない

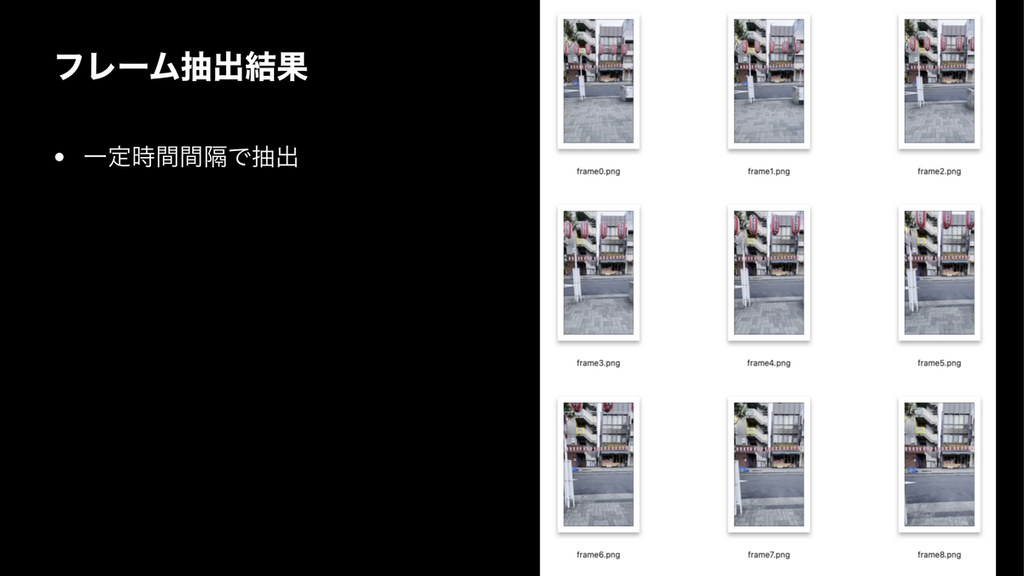

→ 動画のフレーム画像を抽出するアプリを書いた

let generator = AVAssetImageGenerator(asset: asset)
generator.generateCGImagesAsynchronously(forTimes: times) { requestedTime, cgImage, actualTime, result, error in
    ...

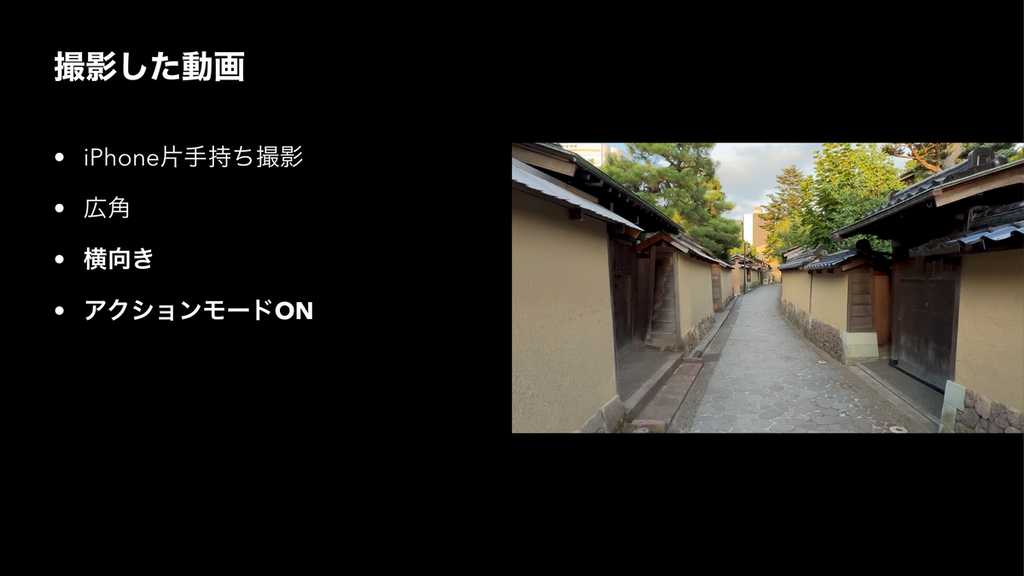

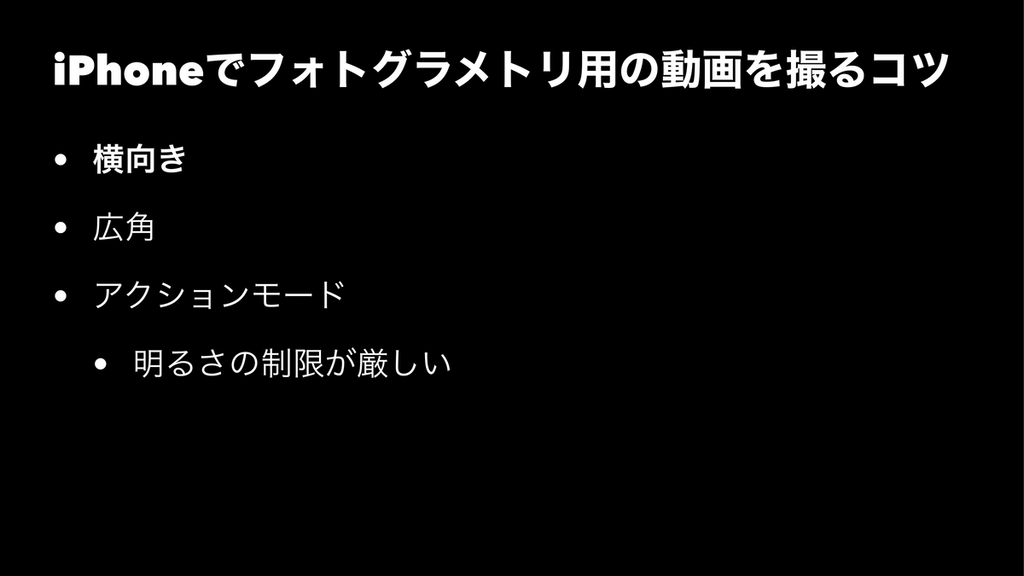

撮影した動画

iPhone片手持ちで撮影
通常モード
広角（0.5）

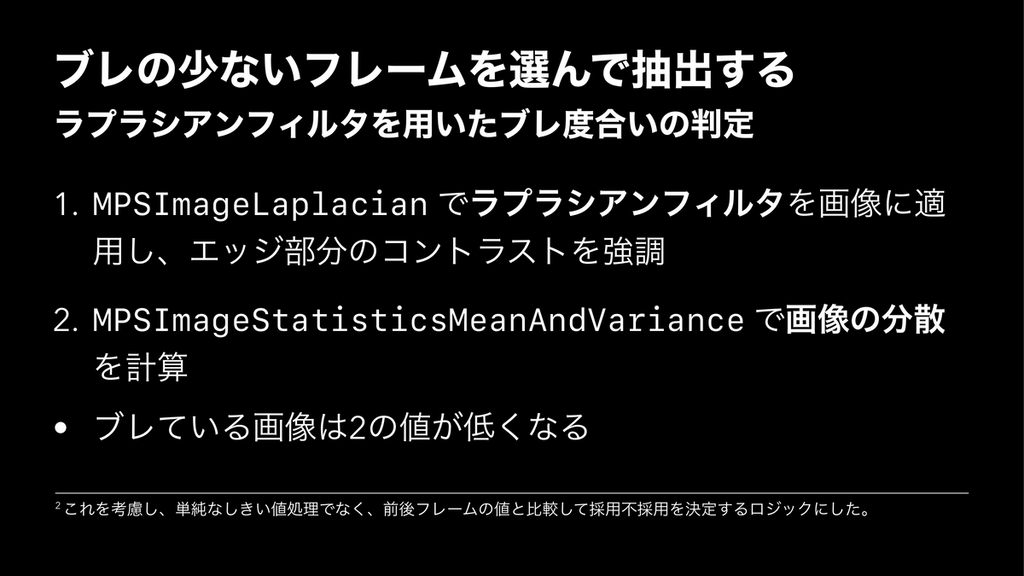

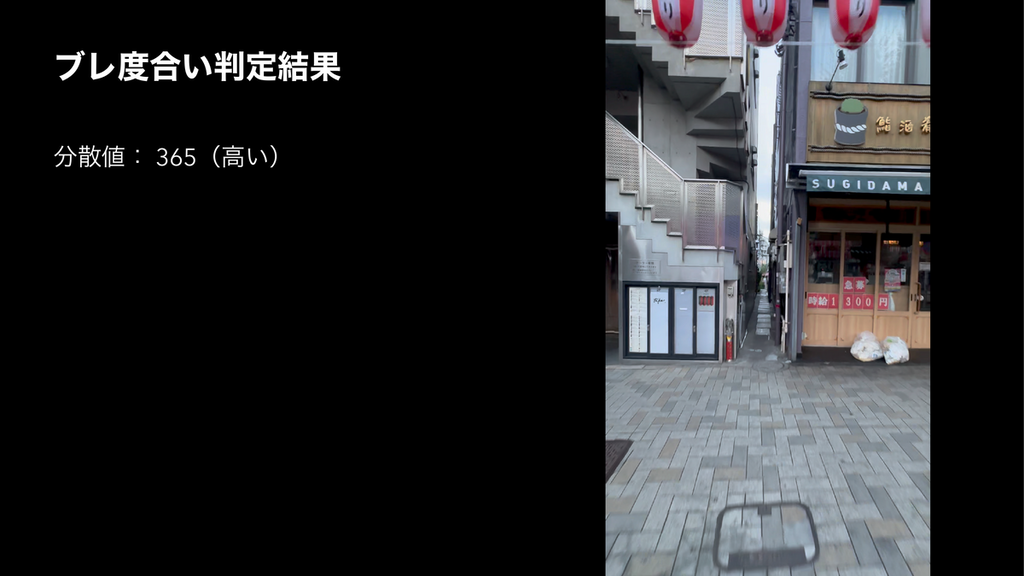

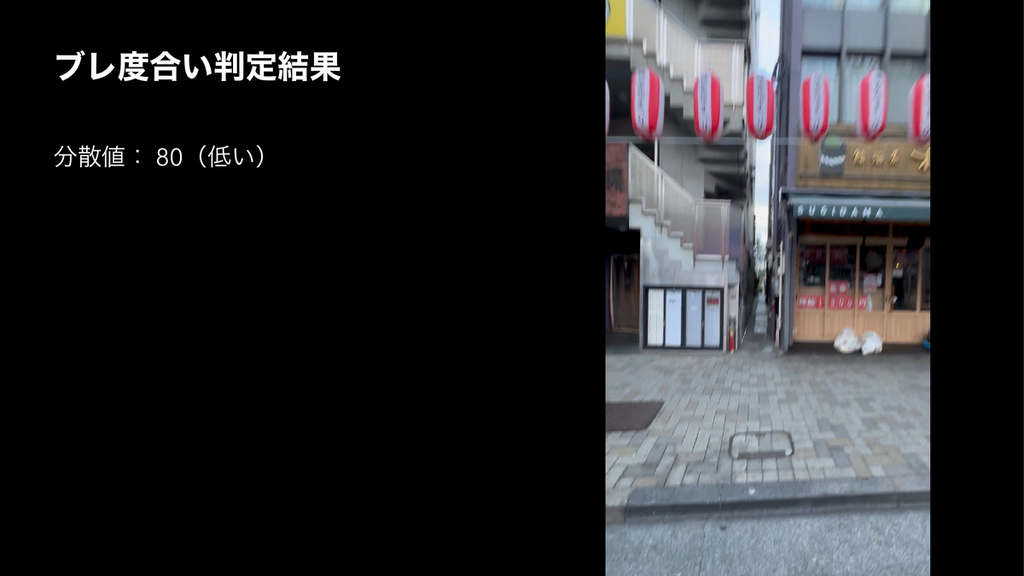

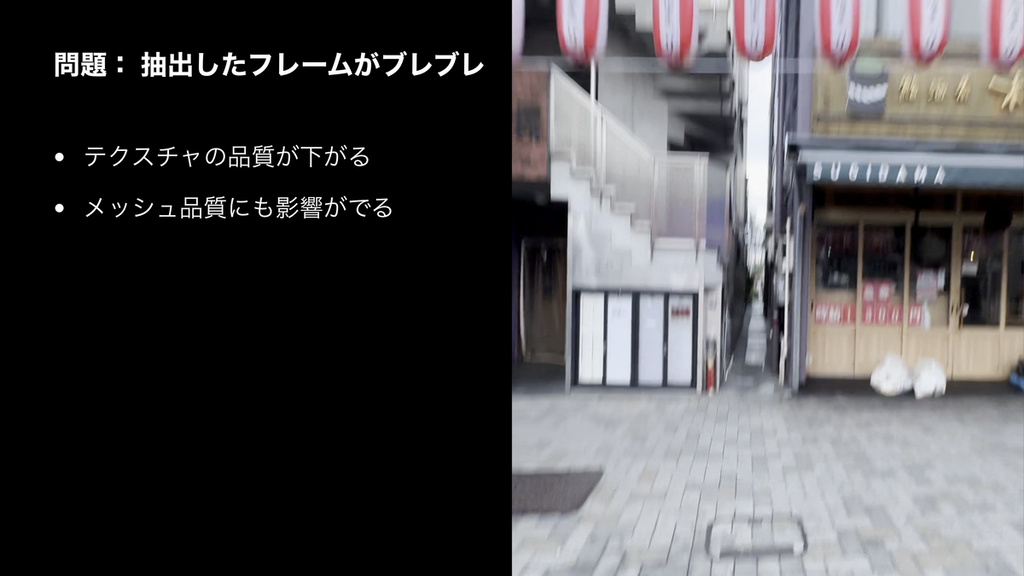

ブレの少ないフレームを抽出

developer.apple.com

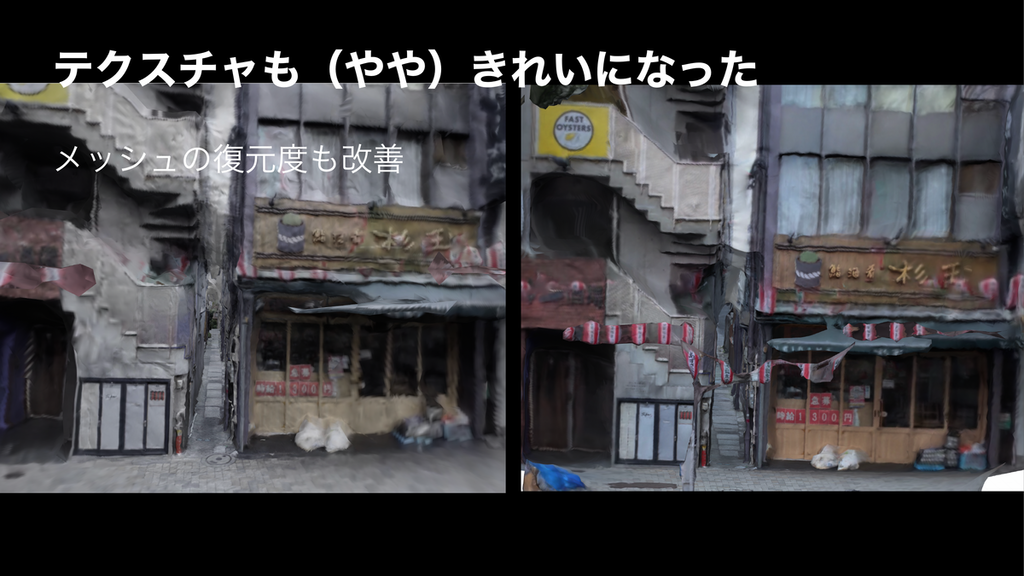

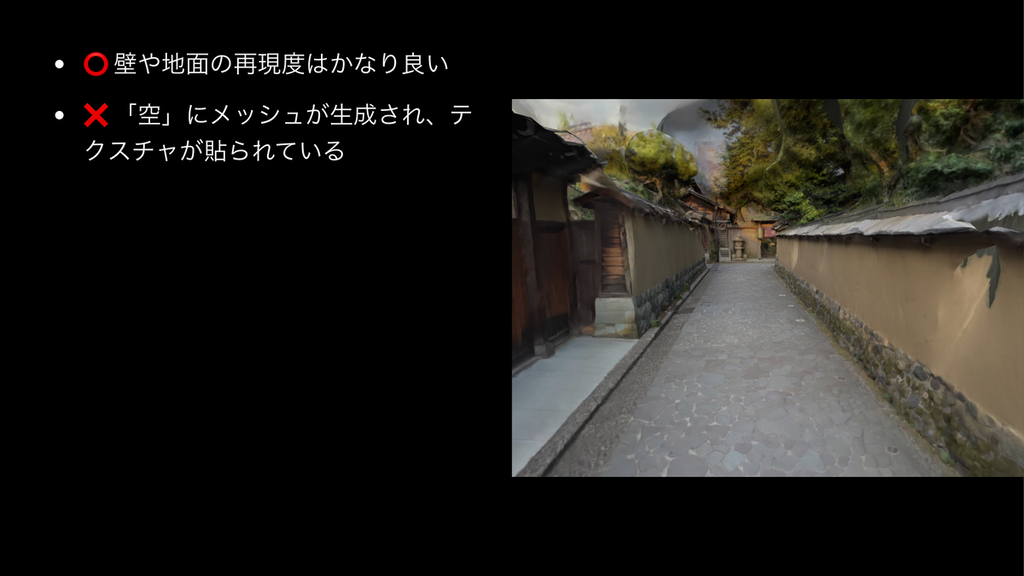

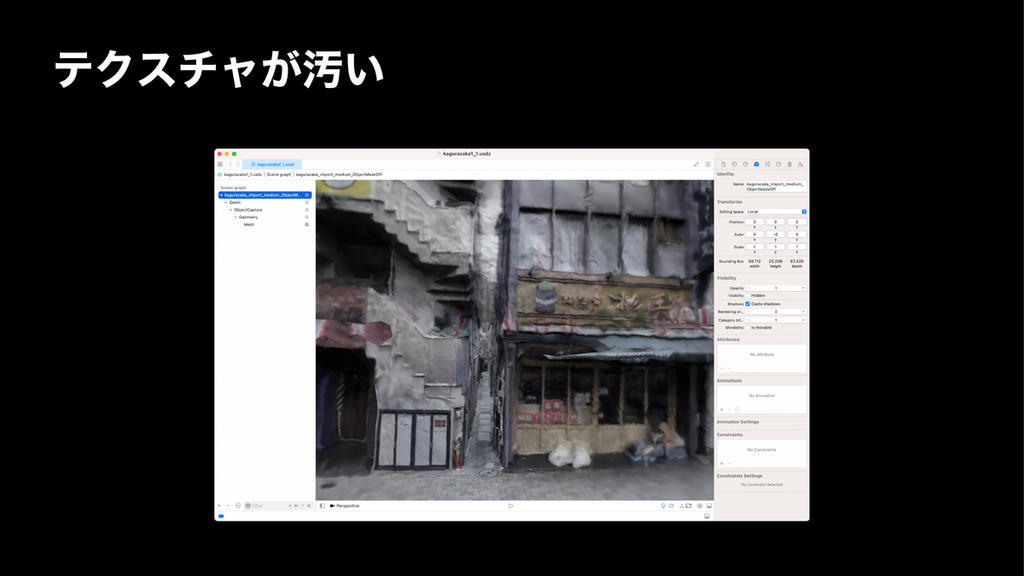

元動画の改善

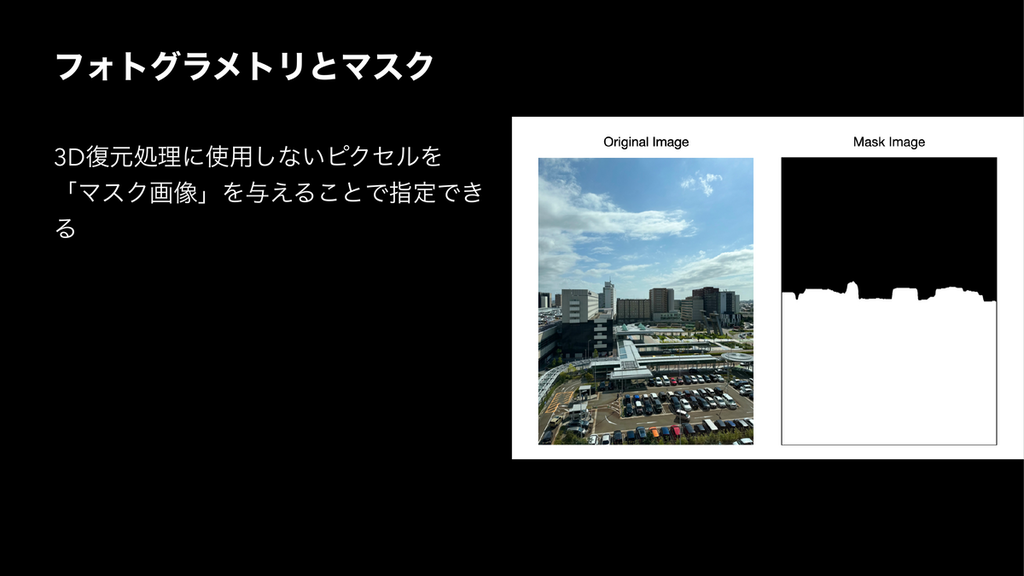

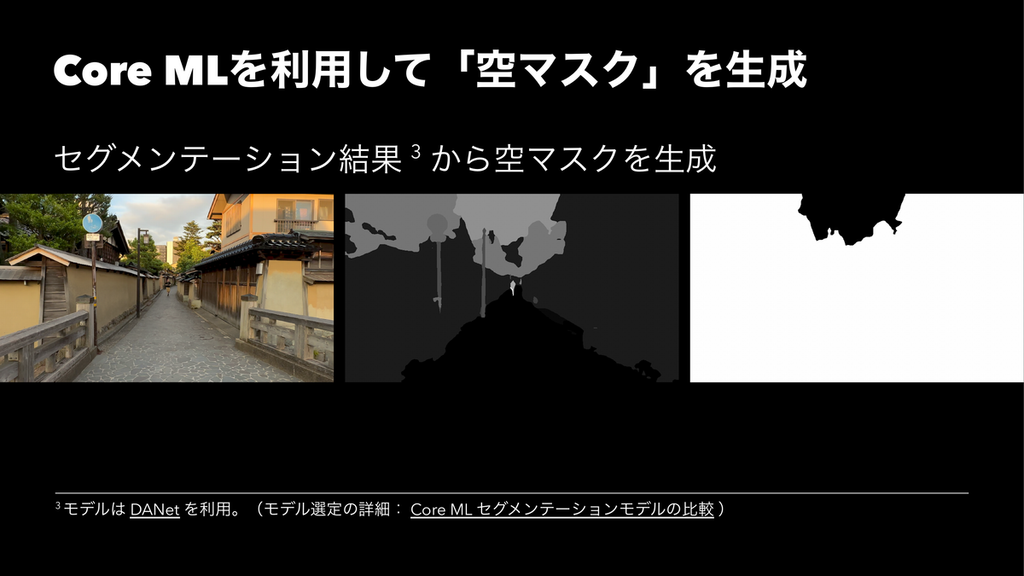

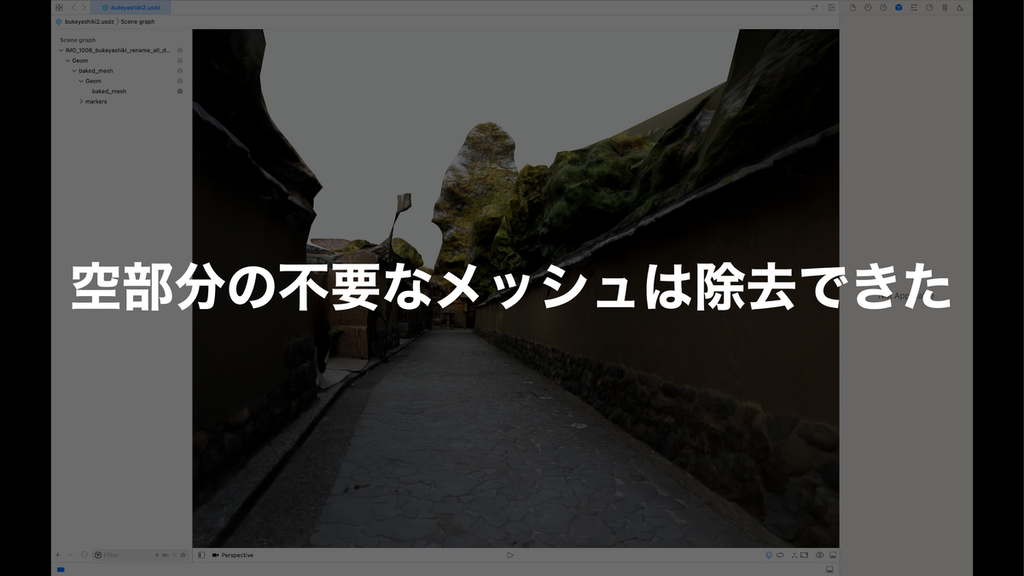

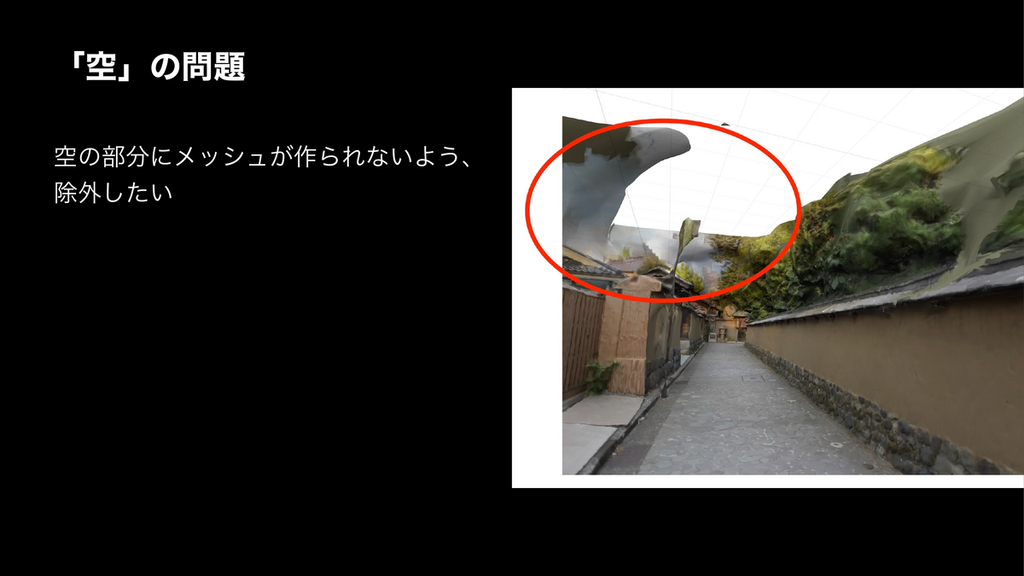

空マスク

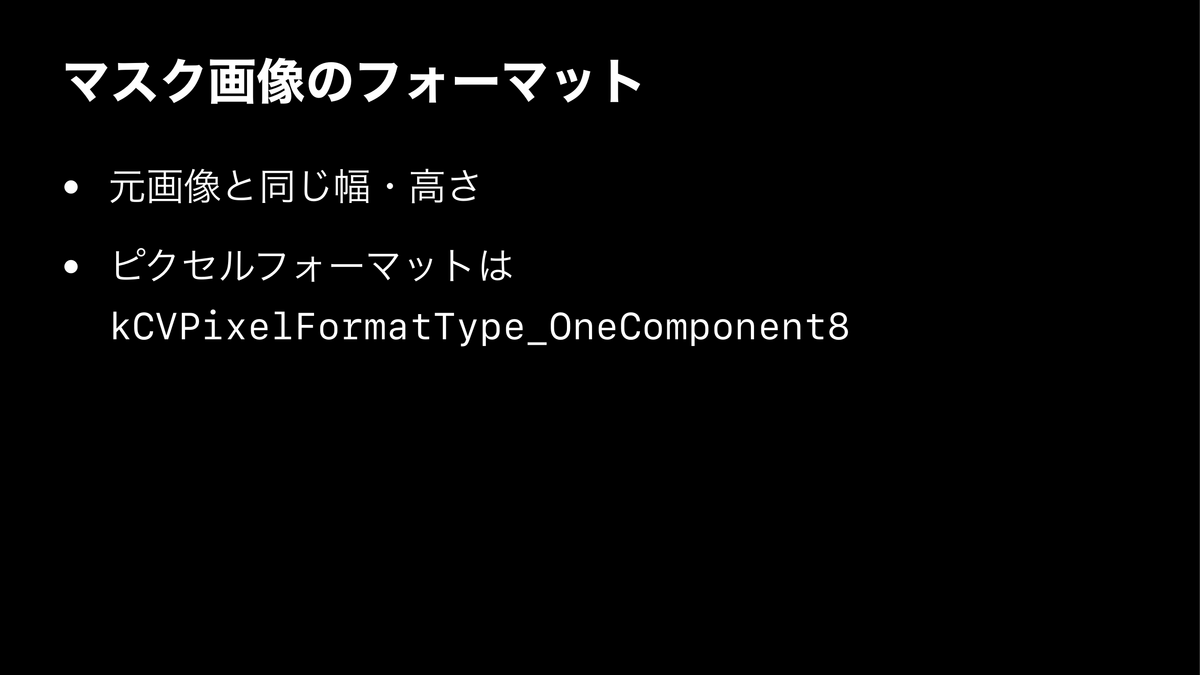

`PhotogrammetrySession` にマスクを渡す実装

PhotogrammetrySample を利用する

// PhotogrammetrySampleの初期化
let pixelBuffer = createPixelBuffer(from: inputImage)
var sample = PhotogrammetrySample(id: index, image: pixelBuffer)

// マスク画像をobjectMaskプロパティにセット
let maskPixelBuffer = createMaskPixelBuffer(from: maskImage)
sample.objectMask = maskPixelBuffer

// PhotogrammetrySamples から PhotogrammetrySession を初期化
session = try PhotogrammetrySession(input: samples,
                                    configuration: configuration)

developer.apple.com
